斯维尔三维算量软件里带翼条形基础的钢筋怎么布置?

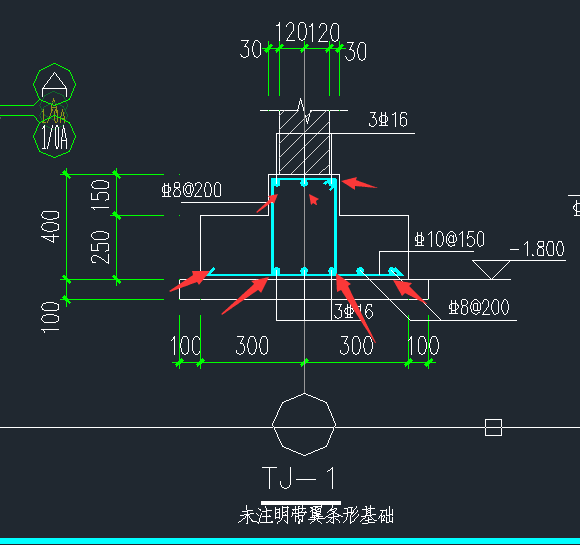

我使用的斯维尔三维算量软件,如何布置这种带翼缘的条形基础的钢筋?不知道怎么处理
已邀请:

鱼大虾 - 造价学社站长,造价十二年

赞同来自:

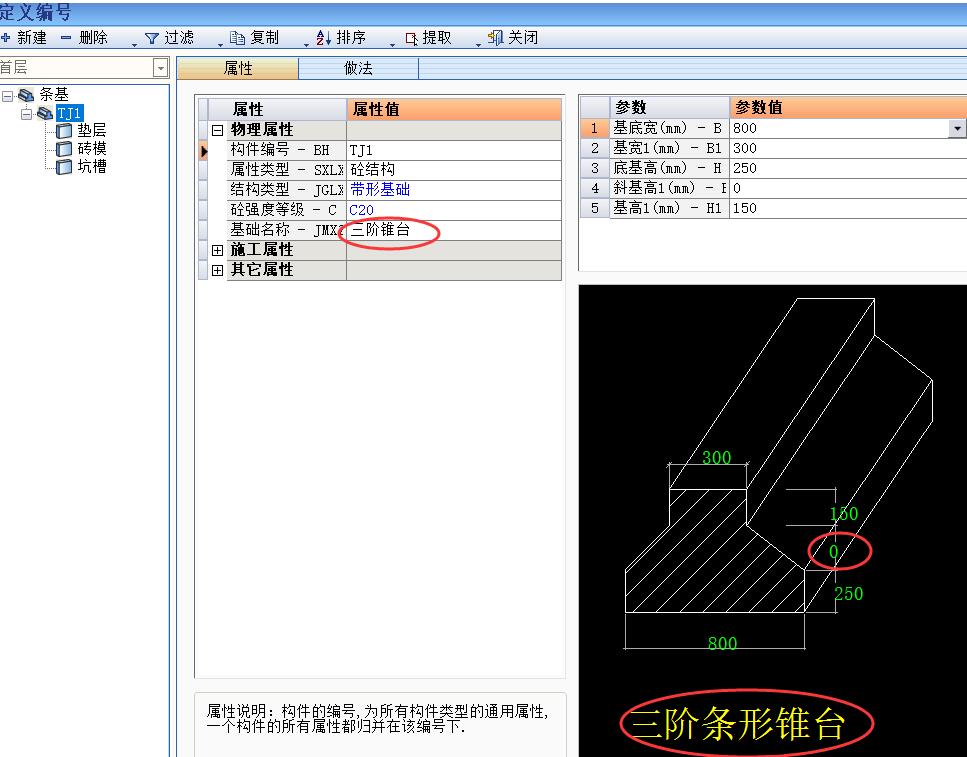

在条形基础里定义编号,将基础名称选择为三阶条形锥台,按图示修改尺寸。

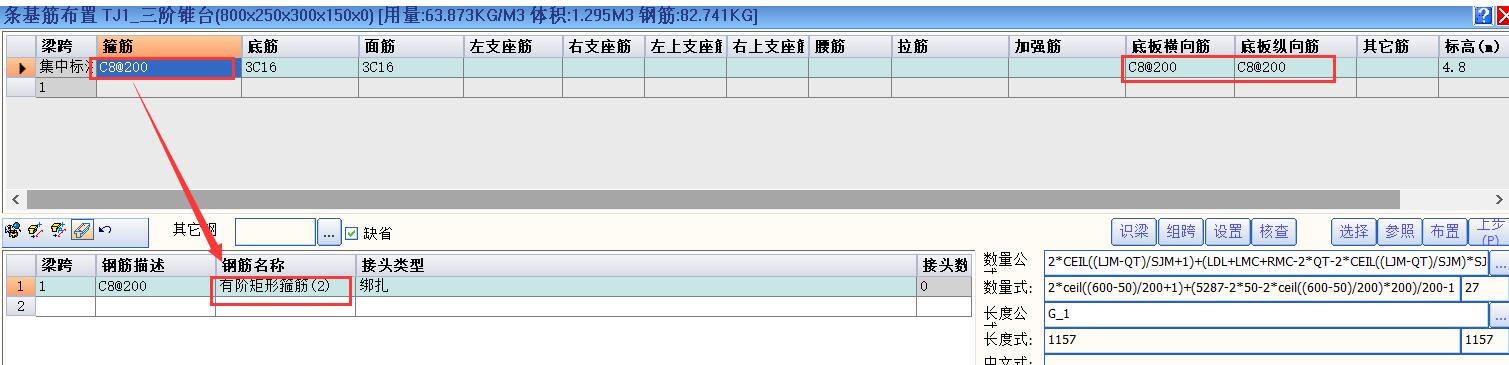

布置条形基础后,选择该基础右键【钢筋布置】,按下图输入钢筋,点开钢筋布置对话框的右下角【下步】按钮,可以分别选择各种钢筋对应的“钢筋名称”,软件这里默认的“钢筋名称”是和你的截图钢筋形状是一样的,所以不用修改。最后点击布置。

点击图片可以放大查看
