过梁的下挂板钢筋如何布置

这样的梁下挂板的钢筋怎么布置?我用的是斯维尔三维算量软件
已邀请:

新西兰的新 - 就算路不坦荡,也要做自己的太阳!

赞同来自:

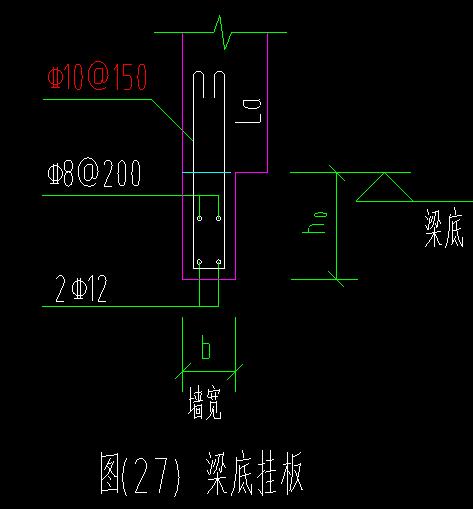

下挂板一般是在布置过梁的时候,梁底到门窗洞口顶部的距离,小于过梁的高度,那就会把过梁变薄布置,和梁板一起形成下挂板。
斯维尔三维算量软件布置这样的下挂板钢筋

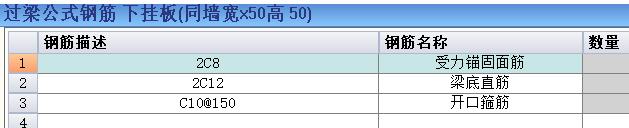

第一步:

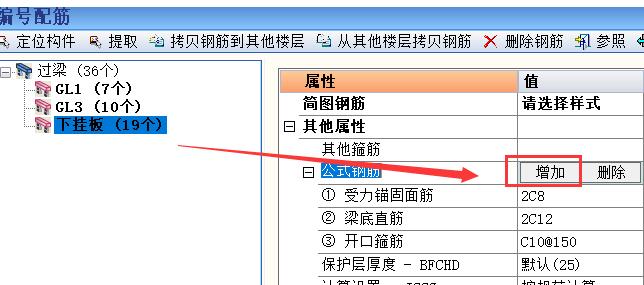

第二步:
