剪力墙与柱的划分确认





谢谢鱼大侠的提醒,柱子平时都是按图纸定义,原来连柱子也需要按规则划分的~~~~~

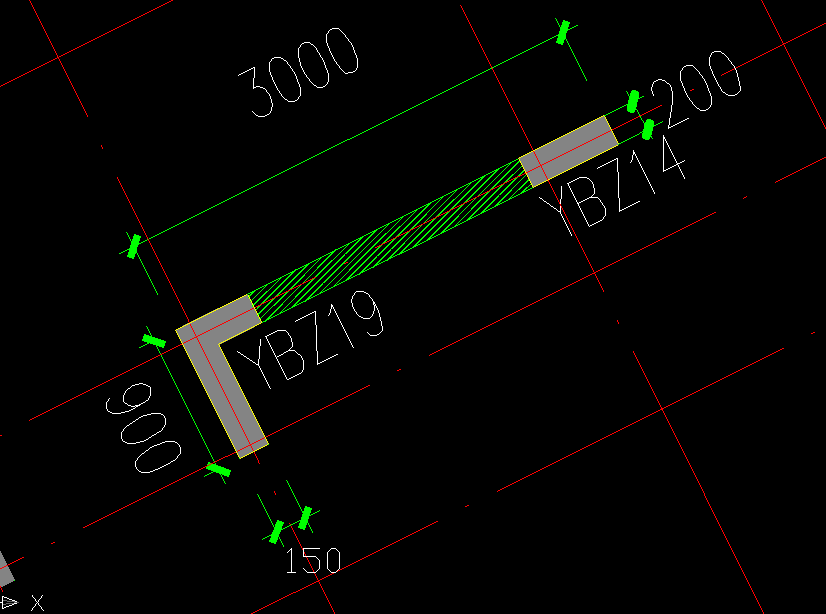

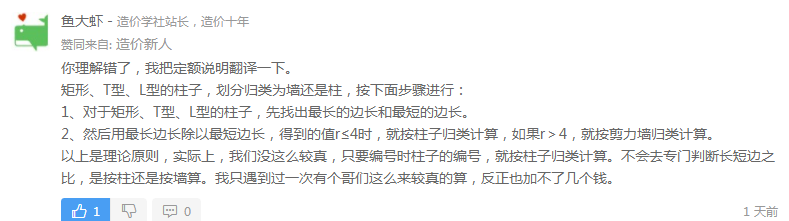

  结合上个问题的回复及CAD图,自己的理解是不是这样划分:
图中H=3000-150=2850,B=200,H'=900-100=800,B'=150,是不是按2850(最长H边)/150(最短B'边)=20,因>4,所以整体L型定义为剪力墙??

已邀请:

鱼大虾 - 造价学社站长,造价十二年

赞同来自: 造价新人

大哥,你还是理解错了。
1、对于柱子归类为柱还是剪力墙,这里的柱子是指框架柱或普通柱,一般以KZ、Z编号开头,是不包含暗柱的,所有的暗柱都是并入剪力墙,根本不需要考虑边长比来归类。所以你上面用暗柱的场景来打比方是错误的。
2、假设上面的暗柱是框架柱,你理解的最长边和最短边也错了。最长边和最短边都是指某一个柱子本身的最长边和最短边,而不是把柱、剪力墙当成一个整体来考虑计算。
