二、桩基础工作平台适用于陆上、支架上打桩及钻孔灌注桩。工作平台分陆上平台与水上平台两类，其划分范围如下：
1．水上工作平台：凡从河道原有河岸线向陆地延伸2.5m范围，均属水上工作平台。
2．陆上工作平台：水上工作平台范围以外的陆地部分，均属陆上工作平台，但不包括河塘坑洼地段。
在河塘坑洼地段，如平均水深超过2m，可套用水上工作平台子目；平均水深在1m～2m以内，按水上工作平台子目乘以系数0.5计算；平均水深在1m以内时，按陆上工作平台计算。

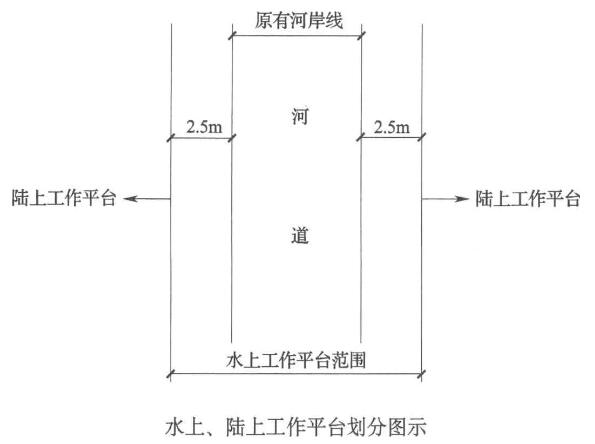

水上、陆上工作平台划分如下图所示。
三、搭、拆水上工作平台中，已综合考虑了组装、拆卸船排及组装、拆卸打拔桩架工作内容，不得重复计算。
四、桥梁支架子目不包括底模及地基加固。
五、水上安拆挂篮需浮吊配合时应另行计算。
六、组装、拆卸船排子目中未包括压舱费用。压舱材料取定为大石块，并按船排总吨位的30%计取（包括装、卸在内150m的二次运输费）。
七、组装拆卸架桥机子目中不包括架桥机改装及进出场费用。
本文发布自造价学社——专业的工程造价技术交流学习社区。www.zaojiaxueshe.com
钻孔灌注桩：F=N1F1+N2F2
每座桥台（桥墩）：F1=（A+6.5）×(6.5+D)
每条通道：F2=6.5×[L-（6.5+D）]
式中：F-工作平台总面积；
F1——每座桥台（桥墩）工作平台面积；
F2——桥台至桥墩间或桥墩至桥墩间通道工作平台面积；
N1——桥台和桥墩总数量；
N2一—通道总数量；
D一—两排桩之间距离(m)；
L——桥梁跨径或护岸的第一根桩中心至最后一根桩中心之间的距离(m)；
A-桥台（桥墩）每排桩的第一根桩中心至最后一根桩中心之间的距离(m)。

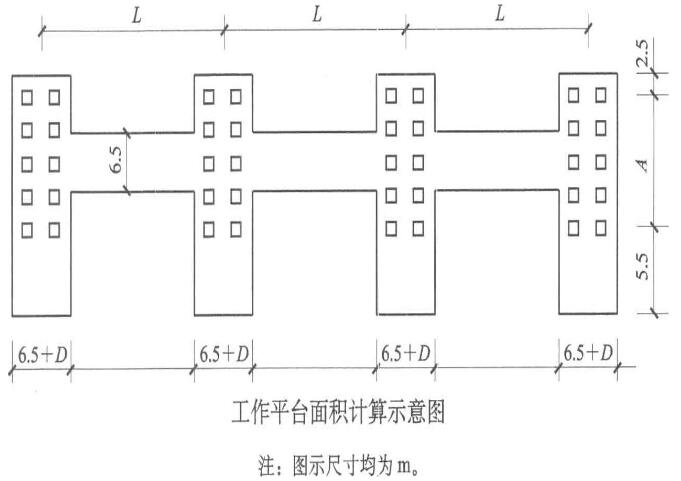

工作平台面积计算示意图如下：
二、桩基础受航运、交通、高压线等因素影响不能连续施工时，可增计组装、拆卸桩机的次数，设备运输费视现场具体情况另行计算。
三、桥梁支架：
1．满堂式钢管支架和装配式钢支架按空间体积以“m3”为单位计算，水上支架的高度从工作平台顶面起算，具体计算方式如下：
(1)现浇梁、板支架工程量按高度（结构底至原地面的纵向平均高度）乘以纵向距离（两盖梁间的净距离）乘以宽度（桥宽+1.5m）计算。
(2)现浇盖梁支架工程量按高度（盖梁底至承台顶面的高度）乘以长度（盖梁长+0.9m）乘以宽度（盖梁宽+0.9m）计算，并扣除立柱所占体积。
(3)满堂式钢管支架和装配式钢支架只含搭拆费用，使用费用按租赁费另行计算。满堂式钢管支架和装配式钢支架分别按每立方米空间体积50kg和125kg（包括扣件等）计算。支架的使用天数按3个月计算，如有不同时可视具体情况调整。
2．防撞护栏悬挑支架按防撞护栏以“m”为单位计算。
3．钢管支架指采用直径大于30cm的钢管作为立柱，在立柱上采用金属构件搭设水平支撑平台的支架。其中下部指立柱顶面以下部分，工程量按立柱（包括横撑、斜撑）重量以“t”为单位计算；上部指立柱顶面以上部分，工程量支架的水平投影面积以“m2”为单位计算。钢管支架上部只含搭拆费用，使用费用按租赁费另行计算。钢管支架上部每10m2的综合金属设备（贝雷梁、万能杆件等）质量为1.84t。金属设备使用天数按4个月计算，如有不同时可视具体情况调整。
4．支架堆载预压按支架承载的梁体设计体积乘以系数1.1计算。
5．钢箱梁临时支架工程量按综合金属设备（贝雷梁、万能杆件等）质量以“t”为单位计算，子目中只包含搭拆费用，使用费用按租赁费另行计算。综合金属设备的使用天数按2个月计算，如有不同时可视具体情况调整。
四、挂篮及扇形支架：
1．挂篮形式为自锚式无压重轻型钢挂篮，挂篮重量按设计要求确定。推移工程量按挂篮重量乘以推移距离以“t-m”为单位计算。
2.0#块扇形支架安拆工程量按顶面梁宽计算。边跨采用挂篮施工时，其合龙段扇形支架的安拆工程量按梁宽的50%计算。
3．挂篮制作工程量按安拆工程量的30%计算，扇形支架的制作工程量按安拆工程量乘以3.253t/m以重量计算。
4．挂篮、扇形支架发生场外运输可另行计算。
五、跨墩门架：
跨墩门架组装拆卸分不同门架高度以“t”为单位计算，门架使用费用按租赁费计算。

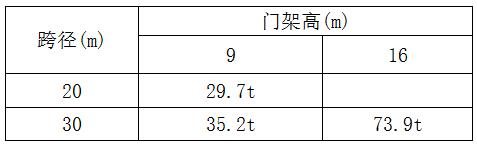

跨墩门架的使用天数按实际计算，一套（二个）门架设备质量见下表。
六、后张法预制梁平面底座面积=(梁长+2.00m)×(梁宽+1.00m)，其中梁宽指预制梁的顶面宽度。
七、临时钢便桥：
1．桥面子目按水平投影面积以“m2”为单位计算，桥面子目只包含搭拆费用，使用费用按租赁费另行计算。其中每10m2的综合金属设备（贝雷梁、万能杆件等）质量为1.31t，使用天数按实际计算。
2．墩子目按钢便桥数量，分不同桩长以“座”为单位计算，其中钢管桩按使用1年的消耗量考虑，若使用期不同时可调整。
